Potpuni vodič za pristupne otvore: vrste, instalacija i savjeti

An pristupni otvor je ploča, vrata ili otvor ugrađen u podove, stropove, zidove ili krovove koji omogućavaju ulaz u skrivene prostore - kao što su prostori za puzanje, praznine na tavanu, mehanički otvori ili pomoćni prostori - bez potrebe za rušenjem okolnih struktura. Pravi pristupni otvor štedi sate skupih radova na održavanju i zakonski je potreban u mnogim građevinskim propisima za skrivene mehaničke i električne sustave. Ovaj vodič pokriva sve glavne tipove, standarde koji ih reguliraju, kako odabrati ispravan poklopac za vašu primjenu i najbolje prakse za instalaciju i održavanje.

Što je pristupni otvor i zašto je bitan?

Pristupni otvori služe kao prolaz između okupiranih prostora i skrivene infrastrukture. Vodovodni zaporni ventili, električne razvodne kutije, HVAC kanali i strukturne inspekcijske točke oslanjaju se na otvore za rutinsko servisiranje. Bez njih, svaki poziv za održavanje riskira pucanje gotovih površina - dodajući troškove popravka koji brzo premašuju izvornu cijenu otvora za faktor pet ili više.

Osim praktičnosti, otvori za pristup ispunjavaju ključne sigurnosne i kodne funkcije:

• Odjeljak 1209 Međunarodnog građevinskog kodeksa (IBC) zahtijeva otvore za pristup prostorima za puzanje i tavanima.
• NFPA 96 nalaže pristupačne ploče u komercijalnim kuhinjskim ispušnim sustavima.
• Protupožarni otvori s popisa UL održavaju potrebne ocjene otpornosti na vatru u podnim/stropnim sklopovima.
• OSHA 29 CFR 1910.23 pokriva otvore na podu i zaštitne ograde ili poklopce potrebne za zaštitu radnika.

U komercijalnim zgradama, neuspjeh u pružanju odgovarajućih pristupnih otvora može rezultirati neuspjelim inspekcijama, kašnjenjima projekta i znatnim novčanim kaznama — ponekad premašujući 10.000 dolara po prekršaju u jurisdikcijama sa strogom provedbom.

Glavne vrste pristupnih otvora

Pristupni otvori kategorizirani su prvenstveno prema mjestu ugradnje i zahtjevima izvedbe u tom okruženju. Razumijevanje ovih kategorija početna je točka za svaku odluku o specifikaciji.

Podni otvori za pristup

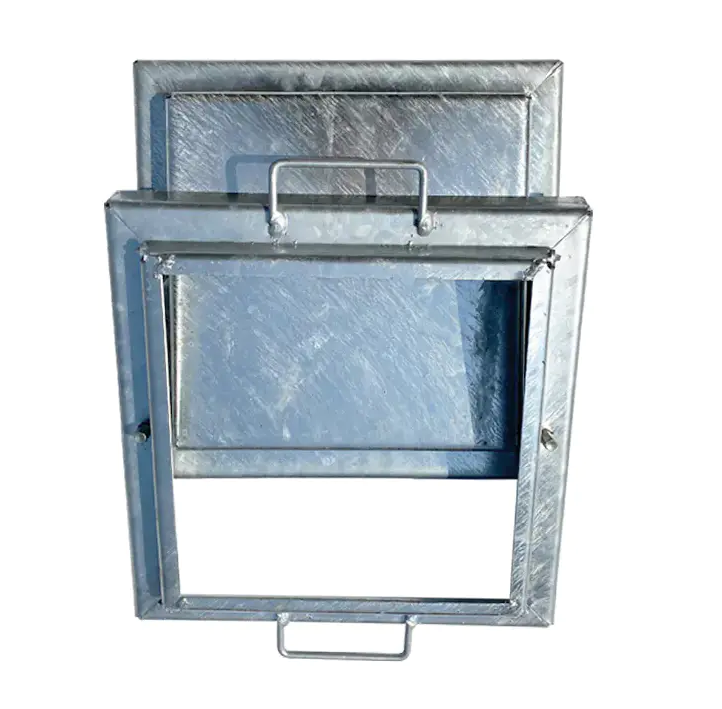

Podni otvori dizajnirani su da izdrže pješački promet i, u industrijskim uvjetima, teret viličara. Izrađuju se s udubljenim poklopcima tako da stoje u ravnini s okolnom površinom. Uobičajeni materijali okvira uključuju vruće pocinčani čelik (za vanjske ili mokre prostore) i aluminij (za aplikacije osjetljive na težinu). Standardni jednokrilni podni otvor za komercijalnu zgradu obično ima dimenzije 24 × 24 inča, iako su dostupne prilagođene veličine do 96 × 96 inča za pristup velikoj opremi.

Krovni otvori za pristup

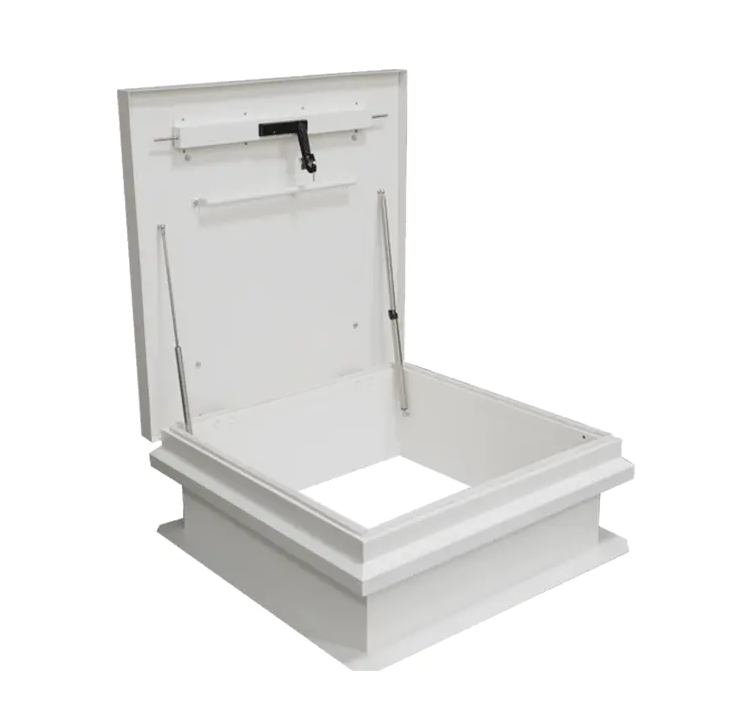

Krovni otvori osiguravaju siguran pristup krovovima otporan na vremenske uvjete za održavanje HVAC-a, servisiranje antena i izlaz u slučaju nužde. Moraju biti vodonepropusni, toplinski slomljeni kako bi se spriječila kondenzacija i dovoljno čvrsti da se odupru dizanju vjetra. ANSI/SPRI WH-1 je industrijski standard za otpornost krovnih otvora na vjetar. Dobro specificirani krovni otvor uključuje pomoćni mehanizam kompresijske opruge — većina modela drži vrata otvorenima pod kutom od 75° s polugom za držanje koja je namijenjena za vjetar do 50 mph.

Zidne i stropne pristupne ploče

Ovi se paneli koriste za pristup skrivenim vodovodnim, električnim i HVAC komponentama u stambenim i poslovnim interijerima. Okviri od gipsokartonskih perli omogućuju da se ploča žbuka u ravnini i boji kako bi odgovarala okolnom zidu, čineći ih gotovo nevidljivima. Standardne stambene veličine uključuju 12 × 12 in., 14 × 14 in. i 22 × 30 in. (posljednje je minimalno preporučeno za ulazak osoblja prema većini kodova).

Protupožarni pristupni otvori

Protupožarni otvori testirani su prema standardima UL 10B (pozitivan tlak) ili UL 10C (neutralni tlak) i dodijeljene su im ocjene po satu — obično 1 sat ili 1,5 sat — u skladu s okolnim sklopom. Sadrže intumescentne brtve koje se šire na povišenim temperaturama kako bi spriječile širenje dima i plamena. Instaliranje neovlaštene ploče u protupožarni sklop je kršenje kodeksa koje može poništiti popis cijelog sklopa.

Hermetički zatvoreni i izolirani otvori

Koriste se u energetski učinkovitim zgradama i aplikacijama u hladnoj klimi, ovi otvori imaju kontinuirane perimetralne brtve i krute izolacijske jezgre s R-vrijednostima koje se obično kreću od R-5 do R-20. U projektima pasivne kuće ili neto-zero, neizolirani tavanski otvor može predstavljati neproporcionalan udio ukupnog gubitka topline — studije pokazuju da jedan neizolirani otvor veličine 22 × 30 inča može izgubiti toliko topline kao neizolirani dio zida od 9 kvadratnih stopa.

Uspoređeni tipovi pristupnih otvora

Ključni kriteriji odabira

Odabir pogrešne šrafure dovodi do kršenja koda, preranog kvara ili neadekvatnog pristupa. Procijenite sljedeće čimbenike prije navođenja bilo kojeg proizvoda.

Zahtjevi za opterećenje

Podni otvori u pješačkim zonama trebaju minimalnu nosivost od 300 lb. Područja za vozila zahtijevaju grotla ocijenjena za H-20 opterećenje na autocesti (do 32.000 lb po osovini). Uvijek navedite klasu nosivosti prije veličine, jer se dubina konstrukcijskog okvira značajno mijenja između ocjena.

Otpornost materijala i korozije

Izbor materijala ovisi o okruženju izloženosti:

• Čelik (vruće pocinčan): Najekonomičniji za unutarnje i zaštićene vanjske primjene; pogodan za većinu komercijalnih projekata.
• Aluminij: Lagan i prirodno otporan na koroziju; poželjan za obalna okruženja i krovne primjene gdje je težina bitna.
• Nehrđajući čelik (304 ili 316): Potreban u pogonima za preradu hrane, morskom okruženju i kemijskim postrojenjima; znatno skuplji, ali nudi desetljeća radnog vijeka.
• GRP/stakloplastika: Neprovodljiv i otporan na koroziju; koristi se u blizini električnih podstanica ili u vrlo agresivnim kemijskim okruženjima.

Veličina otvora i razmak

Za pristup osoblja, čisti otvor (ne OD okvira) mora biti najmanje 22 × 30 in. prema IBC-u i većini zakonskih propisa. Pristup opremi mora biti dimenzioniran oko najveće komponente kroz koju mora proći — dodajte najmanje 4 inča slobodnog prostora sa svih strana omotnice opreme. Pažljivo izmjerite grubi otvor; prirubnice okvira obično dodaju 2–4 inča po strani nominalnoj veličini otvora.

Sigurnost i zaključavanje

Pristupni otvori u javnim ili polujavnim prostorima trebaju imati opremu otpornu na neovlašteno otvaranje. Opcije uključuju cilindrične brave s ključem, brave s oprugom i zatvarače lokota. U kritičnoj infrastrukturi (pročišćavanje vode, trafostanice), otvori često uključuju mehanizme za dvostruko zaključavanje i rubove protiv izvlačenja. Za krovne otvore koji podliježu zahtjevima za izlaz, antipanik hardver koji se otvara iznutra bez ključa je obavezan prema IBC odjeljku 1010.

Toplinska i akustička izvedba

U klimatiziranim zgradama, neizolirani otvor je izravna energetska kazna. Za usklađenost sa standardom ASHRAE 90.1-2022, otvori na tavanu i prostoru za puzanje u klimatskim zonama 3-8 moraju zadovoljiti minimalne vrijednosti izolacije koje sada odgovaraju okolnom sklopu. Poklopci s akustičnom ocjenom — s STC ocjenama između 35 i 52 — specificirani su za studije za snimanje, medicinske ustanove i sobe s poslužiteljima gdje je zvučna izolacija kritična.

Najbolje prakse instalacije

Čak će i dobro specificirana vratašca prerano pokvariti ili stvoriti sigurnosne opasnosti ako se neispravno ugrade. Slijedite ove smjernice za pouzdane dugoročne performanse.

Gruba priprema otvaranja

Grubi otvor mora biti pravokutan i visok do unutar 1/8 inča preko 4 stope. Betonski rubnici za podne otvore trebaju otvrdnjavati najmanje 28 dana prije postavljanja okvira ili koristiti neskupljajuću žbuku za popunjavanje praznina. Za krovne otvore, visina ivičnjaka mora biti najmanje 8 inča iznad gotove krovne površine prema NRCA smjernicama kako bi se spriječio prodor vode.

Sidrenje i postavljanje okvira

Sidreni vijci ili zavarene ploče moraju biti dimenzionirane tako da prenesu projektirana opterećenja na okolnu strukturu. Uobičajena pogreška je sidrenje okvira podnih otvora na nestrukturalne gornje ploče, a ne na konstrukcijsku ploču ispod - to može rezultirati slijeganjem okvira ili rotacijom pod opterećenjem. Za zidanje, koristite tiple od nehrđajućeg čelika ili vruće pocinčane tiple kako biste spriječili galvansku koroziju na spojnoj točki.

Krovni otvori otporni na vremenske uvjete

Najčešći uzrok curenja krovnih otvora je nepravilna integracija s krovnom membranom, a ne neispravan otvor. Membrana bi trebala prelaziti gore i preko rubnika u skladu sa zahtjevima proizvođača krovnog pokrivača — obično minimalno 6 inča okomite noge. Nanesite svjetlucavu traku na sve kutove i šavove. Nikada se nemojte oslanjati samo na brtvilo za brtvljenje spoja rubnika i palube.

Podešavanje i testiranje hardvera

Nakon instalacije testirajte svaku radnu komponentu:

1. Provjerite da li se poklopac slobodno otvara i da se ručice koje drže otvorene čvrsto zahvaćaju pod određenim kutom.
2. Potvrdite da sve brave rade glatko s isporučenim ključevima.
3. Provjerite zatvara li se poklopac ravnim ravnomjernim stiskanjem obodnih brtvi.
4. Za otvore s oprugom, podesite napetost opruge tako da poklopac ne zahtijeva više od 30 lb sile za otvaranje (prema smjernicama ANSI/BHMA A156.19).
5. Dokumentirajte instalaciju fotografijama i zabilježite model otvora, veličinu i pojedinosti o hardveru za datoteku održavanja zgrade.

Raspored održavanja i točke pregleda

Pristupni otvori često se zanemaruju tijekom rutinskog održavanja zgrade, što dovodi do zaplijenjenih šarki, korodiranih okvira i ugroženih brtvi — a sve se to otkrije u najgorem mogućem trenutku. Strukturirani program inspekcije sprječava hitne kvarove.

Tromjesečni čekovi

• Podmažite šarke i mehanizme zasuna suhim PTFE mazivom (izbjegavajte maziva na bazi ulja koja privlače prašinu).
• Pregledajte brtve za pukotine, kompresiju ili nedostajuće dijelove.
• Provjerite da li su držače otvorene ruke ispravno zahvaćene i otpuštene.

Godišnje provjere

• Pregledajte spojeve okvira i podloge na koroziju ili labavost.
• Za krovne otvore, provjerite postoji li podizanje, pucanje ili odvajanje rubnika rubnika i preklopa membrane — više od 60% curenja na krovnim otvorima potječe od treptajućih završnih točaka , ne na samom poklopcu.
• Ispitajte vatrootporne otvore na funkciju samozatvaranja i provjerite jesu li intumescentne brtve netaknute.
• Potvrdite da cilindri brave prihvaćaju ispravan ključ i da nisu zamijenjeni hardverom koji nije usklađen.

Kada zamijeniti, a ne popraviti

Zamijenite poklopac kada: okvir pokazuje koroziju ili strukturnu deformaciju; vrata se više ne zatvaraju u ravnini nakon podešavanja hardvera; naljepnica s vatrootpornošću nedostaje ili je nečitka (sklop gubi svoju UL listu); ili je otvor stariji od trenutnih zahtjeva koda za vašu popunjenost. Trošak zamjene standardnog komercijalnog otvora - obično 200 do 1500 USD, ovisno o vrsti i veličini - daleko je manji od izloženosti odgovornosti neusklađene ili neispravne jedinice.

Uobičajene pogreške koje treba izbjegavati

Iskusni izvođači i upravitelji objekata i dalje se susreću s istim pogreškama koje se ponavljaju. Poznavanje njih unaprijed sprječava skupe prerade.

• Određivanje nominalne veličine bez potvrde čistog otvora: Podni otvor "24 × 24" može imati čisti otvor od samo 21,5 × 21,5 inča nakon okvira. Uvijek provjerite čisti otvor u podatkovnom listu proizvoda.
• Korištenje unutarnje ploče na otvorenom: Standardne suhozidne ploče nisu ocijenjene za izloženost vlazi. Čak i natkrivena vanjska lokacija zahtijeva najmanje jedinicu od pocinčanog čelika ili aluminija s EPDM brtvom.
• Ignoriranje oznake UL na vatrootpornim sklopovima: Zamjena "sličnog" proizvoda koji nije naveden poništava ocjenu sklopa i stvara odgovornost u slučaju potraživanja štete od požara.
• Ugradnja krovnih otvora bez plana zaštite od pada: OSHA 1926.502 zahtijeva zaštitu krovnih otvora tijekom instalacije. Krovni otvor također sam po sebi ne zadovoljava zahtjeve zaštitne ograde za nezaštićene rubove - često su potrebne zasebne ograde ili sigurnosni kavezi.
• Zaboravljanje koordinacije s krovopokrivačem: Prije ugradnje membrane moraju se postaviti rubnici otvora. Naknadna ugradnja rubnjaka u gotovu membranu gotovo uvijek ugrožava cjelovitost vodonepropusnosti.

Pristup šrafovima u određenim aplikacijama

Stambene kuće

U stambenoj izgradnji, najkritičnije lokacije otvora su potkrovlje (minimalno 22 × 30 in. čisti otvor prema IRC R807.1), prostor za puzanje (minimalno 18 × 24 in. prema IRC R408.4) i pristupne ploče za kadu ili kuhinju iza vodovodnih ventila. Izolirani otvori na potkrovlju s R-vrijednošću koja odgovara okolnoj izolaciji smanjuju gubitak topline i sve su više propisani energetskim kodovima u klimatskim zonama 4 i višim.

Komercijalne i institucionalne zgrade

Veće zgrade oslanjaju se na koordiniranu matricu grotla planiranih tijekom faze projektiranja. Inženjeri strojarstva obično određuju lokacije otvora na reflektiranim stropnim planovima i tlocrtima kao dio ugovorne dokumentacije. Bolnica srednje veličine, na primjer, može sadržavati više od 200 pojedinačnih pristupnih ploča koje opslužuju vodovodne, medicinske plinske, električne i HVAC sustave — svaka je odabrana da odgovara zahtjevima izvedbe okolnog sklopa.

Industrijski i infrastrukturni objekti

Postrojenja za pročišćavanje otpadnih voda, elektrane i tuneli koriste podna grotla za teške uvjete rada izgrađena da izdrže stalni pješački promet, izloženost kemikalijama i povremeno opterećenje vozila. Udubljeni odvodni kanali oko okvira sprječavaju infiltraciju vode. U scenarijima ulaska u ograničeni prostor (CSE) koje regulira OSHA 1910.146, dimenzije otvora otvora i geometrija prilaza moraju omogućiti ulazak u punoj osobnoj zaštitnoj opremi, uključujući samostalni aparat za disanje.
