Pristupne ploče od suhozida: vrste, veličine, ugradnja i uobičajene pogreške

Pristupne ploče od suhozida su podžbukna vrata ugrađena u zidove ili stropove od gipsanih ploča kako bi se omogućio skriveni pristup za održavanje vodovodnih ventila, električnih razvodnih kutija i HVAC kontrola. Određivanje pogrešne ploče za podlogu ili okoliš najčešći je uzrok prerade na komercijalnim opremanjima — uložak koji nabubri u vlažnoj kupaonici, okvir koji se izobliči u prevelikom grubom otvoru ili protupožarni sklop kroz koji probija standardna ploča, sve su to greške specifikacije koje zahtijevaju potpuno uklanjanje okvira da bi se popravile. Ovaj vodič pokriva kako odabrati, instalirati i završiti pristupne ploče od suhozida ispravno prvi put.

Što su Pristupne ploče od suhozida i gdje se koriste?

A pristupna ploča od suhozida — također se naziva a pristupna vrata od suhozida ili revizijski otvor — montažni je sklop okvira i vrata dizajniran tako da stoji u ravnini s površinom gotove gipsane ploče. Lice vrata ima umetak od gipsa, PVC-a ili cementne ploče koji odgovara okolnom zidu, tako da se ploča može prebojati kako bi postala učinkovito nevidljiva nakon instalacije.

U komercijalnoj gradnji, građevinski propisi na većini tržišta zahtijevaju pristupne točke gdje god je servisna infrastruktura skrivena iza gotovih površina. U stambenim i ugostiteljskim projektima pojavljuju se u zidovima kupaonica iza ventila za tuširanje, iznad spuštenih stropova iu zidovima kuhinja iza izolacijskih ventila. Izazov nije u tome hoće li se postaviti - to je odabrati ispravnu vrstu ploče za određenu površinu i okoliš prije nego što se suhozid završi.

Vrste pristupnih ploča za suhozid : Biranje prema okruženju, a ne samo prema veličini

Najkorisniji način odabira između vrste pristupnih ploča od suhozida ovisi o okruženju instalacije i zahtjevima završne obrade — ne samo po veličini. Materijal za ugradnju i dizajn okvira određuju hoće li ploča raditi tijekom godina korištenja ili će otkazati unutar nekoliko mjeseci.

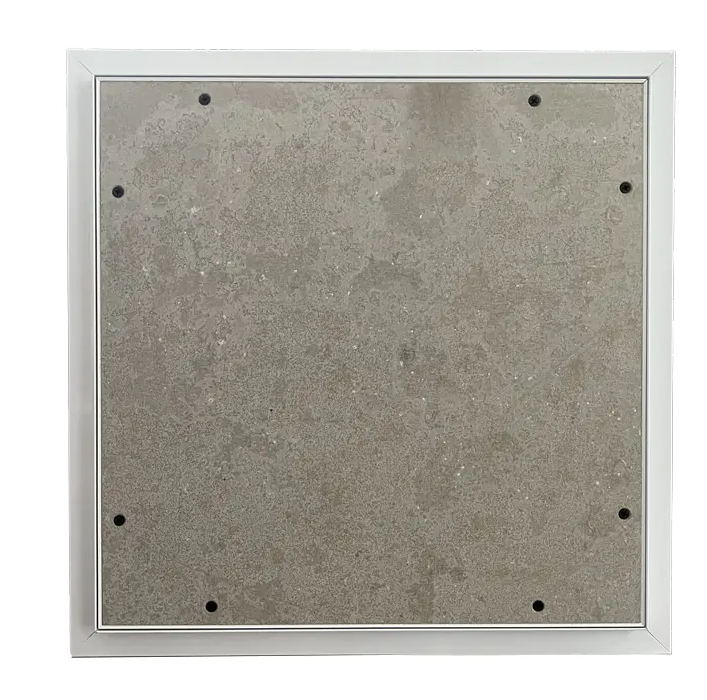

Standardna gipsana umetnuta ploča — suhe unutarnje primjene

Najrašireniji tip za komercijalne urede, hotelske hodnike i stambene zidove u suhim okruženjima. Uložak od gipsane ploče zalijepljen je za lice vrata i obojen zajedno s okolnim zidom — nema vidljivog okvira, nema okova na licu, a otvor od 1-2 mm između vrata i okvira jedini je znak da ploča postoji. Skrivena brava na klik ili brava s ekscentričnim ključem drži vrata zatvorenima bez vidljivog mehanizma zasuna. Dostupan u debljinama umetka od 9 mm, 12 mm, 12,5 mm i 15 mm kako bi odgovarao standardnim profilima suhozida.

Uložna ploča otporna na vlagu — kupaonice i vlažna područja

Standardna gips ploča bubri, puca i odvaja se od prednje strane vrata u roku od nekoliko mjeseci od postavljanja u vlažnom okruženju. Kupaonice, komercijalne kuhinje, praonice rublja i svaki zid uz mokre prostore zahtijevaju gipsani uložak otporan na vlagu — ista specifikacija koja se odnosi na okolne suhozidne ploče. Aluminijski okvir je sam po sebi otporan na koroziju; potrebno je potvrditi da je hardver od nehrđajućeg čelika kako bi se spriječilo ukrućenje šarke u trajnoj vlazi. Shunshijeve ploče s aluminijskim okvirom s umetkom otpornim na vlagu, kao što je SA-AP337 , koristite uložak od cementne ploče kompatibilan sa sustavima ljepila za pločice za mokre zidne aplikacije.

PVC uložna ploča — okruženja s visokom vlagom i bez bojanja

Tamo gdje okolna zidna površina neće biti oslikana - komercijalne kuhinje s popločanim ili zabrtvljenim zidovima, prostorije s bazenima ili okruženja za posluživanje hrane - uložak od PVC ploča je ispravna specifikacija. Tvornički završena PVC površina ne zahtijeva bojanje nakon instalacije, čime se štedi vrijeme završne obrade na projektima gdje su rasporedi bojanja komprimirani. PVC uložne ploče nisu prikladne za vatrootporne sklopove.

Okvirna ploča s perlama — ožbukani ili obrađeni zidovi

Tamo gdje je zidna završna obrada žbuka ili obrađeni sloj, a ne obojena suhozidna ploča, perforirana ili perforirana okvirna ploča omogućuje da se žbuka zaglavi u prirubnicu okvira umjesto da sjedi na njemu. Rezultat je potpuno skriveni okvir nakon žbukanja — vidljivo je samo krilo vrata. Ovo je standardna specifikacija za pristupne ploče u starijim poslovnim zgradama koje se obnavljaju, gdje je završna obrada od žbuke, a standardna ploča s ravnom prirubnicom stvorila bi vidljivu stepenicu na rubu okvira.

Vatrostalna pristupna ploča za gipsane zidove — ocijenjeni sklopovi za zidove i stropove

Gdje je a pristupna vrata od suhozida probija vatrootporni zidni ili stropni sklop, ploča mora imati odgovarajuću vatrootpornu ocjenu testiranu i certificiranu za specifičnu konstrukciju sklopa. Uobičajene ocjene su 30, 60, 90 i 120 minuta. Instaliranje standardne ploče u ocijenjenom sklopu predstavlja kršenje kodeksa koje će biti označeno prilikom pregleda — a njezino saniranje nakon završetka zida znači potpuno uklanjanje i zamjenu okvira. Potvrdite zahtjeve za vatrootpornost s projektnim inženjerom prije naručivanja.

Sigurnosna ploča — pristup ograničen ključem na javnim mjestima

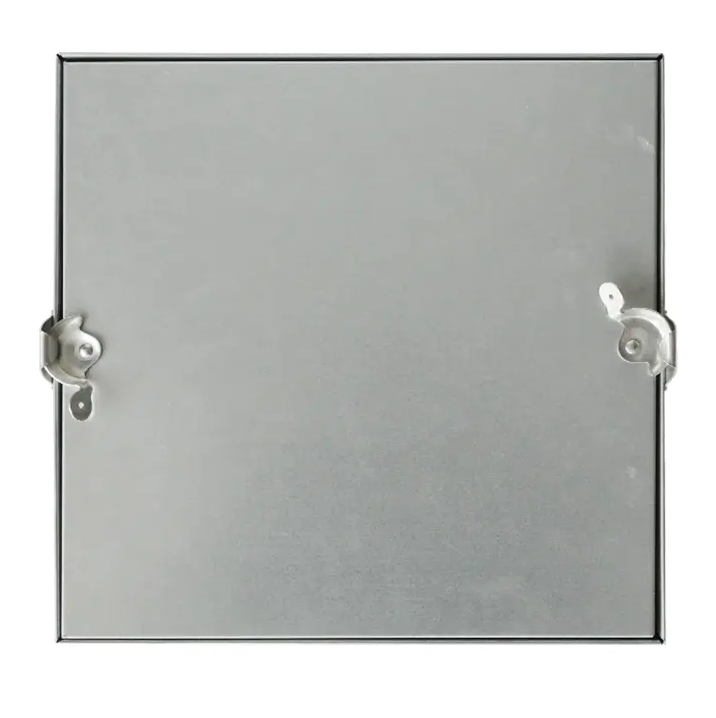

U hotelima, bolnicama, školama i poslovnim uredima gdje je ploča postavljena na javno dostupnom mjestu, brava s ključem ograničava pristup samo ovlaštenom osoblju. Standardni zasun ili ploča s prorezom za odvijač u javnom hodniku ne nudi značajnu zaštitu od neovlaštenog otvaranja. Ploče s čeličnim okvirom s bravama s ekscentričnim ključem — poput SS-AP210 — pružiti ispravnu kombinaciju završne obrade koja se može bojati u ravnini i pristupa ograničenog ključem za ova okruženja. Za više pojedinosti o mehanizmima zaključavanja i kada se što primjenjuje, pogledajte čelična pristupna ploča s vodilicom za zaključavanje ključa .

Veličine pristupnih ploča za suhozid: Kako odabrati prije rezanja

Pristupna ploča za suhozidne ploče aplikacije dostupan je u standardnim veličinama od 150 × 150 mm do 600 × 600 mm. Ispravna veličina određena je zadatkom održavanja iza ploče — a ne raspoloživim zidnim prostorom. Ploča mora biti dovoljno velika da ruka i alat mogu upravljati komponentom iza nje, a ne samo dovoljno velika da se vidi.

300 × 300 mm je najčešće naručena veličina u komercijalnim aplikacijama suhozida. Na projektima s više katova, standardizacija jedne veličine gdje god to zadatak održavanja dopušta smanjuje trošak po jedinici, pojednostavljuje paket za podnošenje i daje timovima za objekte jedan zamjenski SKU za zalihu. Za detaljan pregled logike odabira veličine u različitim aplikacijama, pogledajte vodič za veličine pristupne ploče .

Ugradnja pristupne ploče za suhozid : Koraci koji određuju rezultat

Točno pristupna ploča od suhozida installation potrebno je 30-60 minuta za mehaničke korake. Završni postupak dodaje pola dana nakon što se uključi vrijeme sušenja. Tri odluke donesene tijekom instalacije određuju je li rezultat nevidljiv ili primjetno izvan ravnine.

1. Pronađite okvir prije označavanja otvora. Upotrijebite tražilicu klinova za potvrdu položaja klinova prije nego što odlučite gdje ćete postaviti ploču. Grubi otvor mora pasti između klinova. Ako uslužna pristupna točka padne izravno iza klina, ploča se mora malo premjestiti - nikada ne rezati strukturni element. Tamo gdje otvor pada između greda ili klinova bez okvira sa strane, ugradite uporne daske između klinova prije rezanja kako bi okvir dobio čvrste sidrišne točke.
2. Izrežite na unutarnju dimenziju okvira. Grubi otvor u suhozidu odgovara otvoru unutarnjeg okvira — ne nominalnoj veličini ploče. Prirubnica okvira prekriva rezani rub za 20-25 mm sa svake strane. Rezanje na nominalnu veličinu ploče stvara rupu preveliku da bi je prirubnica mogla čisto prekriti. Uvijek potvrdite potrebnu grubu dimenziju otvora iz podatkovne tablice proizvoda za određenu ploču koja se postavlja.
3. Pričvrstite okvir vijcima, a ne ljepilom. Komercijalne pristupne ploče za suhozid učvršćuju se vijcima za suhozid kroz prethodno izbušene rupe u prirubnici okvira u okolni okvir – bez ljepila. Lijepljenje nije dovoljno za ploču koja će se više puta otvarati i zatvarati pod opterećenjem održavanja. Nemojte pretjerano zatezati vijke: okviri od aluminija i lakog čelika deformiraju se pod pretjeranim pritiskom vijaka, uzrokujući zaglavljivanje vrata.
4. Isprobajte poravnanje vrata prije završetka. Nakon što je okvir pričvršćen, zatvorite vrata i provjerite poravnanje na sve četiri strane prije nanošenja bilo kakve mase za fuge. Ovo je zadnja točka u kojoj se može podesiti položaj okvira. Na pločama s podesivim zglobom, postavite poravnanje sada - ispravljanje neporavnanosti nakon završetka zahtijeva potpuno uklanjanje okvira.
5. Nanesite masu za fuge u dva tanka sloja. Svaki sloj nanesite 100-150 mm preko ruba okvira. Jedna gusta dlaka stvara vidljivi greben na pernatom rubu. Brusite između slojeva, grundirajte, zatim obojite umetak zajedno s okolnim zidom. Zakrijte razmak između vrata i okvira i površinu zasuna prije bojanja kako biste spriječili da boja zabrtvi vrata ili uđe u mehanizam zasuna.

Za stropne instalacije, druga osoba koja će poduprijeti ploču tijekom umetanja okvira snažno se preporučuje za sve ploče 300 × 300 mm i više. Na pločama većim od 400 × 400 mm postavljenim iznad glave provjerite je li potrebna sigurnosna kuka ili kabel za pričvršćivanje kako bi se spriječilo da se vrata potpuno otvore kad im se pristupi odozdo.

Uobičajene pogreške u specifikaciji i kako ih izbjeći

• Standardni uložak u vlažnom prostoru. Rezultira bubrenjem inleja, raslojavanjem i vezivanjem vrata u roku od nekoliko mjeseci. Navedite uložak otporan na vlagu ili cementnu ploču za bilo koju kupaonicu, kuhinju ili vlažnu okolinu od faze narudžbe - ne kao zamjenu na gradilištu.
• Neusklađenost debljine inleja. Umetak od 12 mm u suhozidnom zidu od 15 mm vidljivo je uvučen. Potvrdite debljinu zidne ploče na licu mjesta prije naručivanja. Uložak na prednjoj strani vrata mora točno odgovarati debljini okolne ploče kako bi se postigao rezultat u ravnini nakon bojanja.
• Standardna ploča u vatrootpornom sklopu. Kršenje kodeksa koje će biti označeno prilikom inspekcije. Potvrdite zahtjeve za protupožarnu ocjenu prije naručivanja — ne nakon što je ploča instalirana i prva inspekcija ne uspije.
• Rezanje na nominalnu veličinu umjesto unutarnje dimenzije okvira. Stvara grubi otvor prevelik da bi ga prirubnica mogla pokriti. Uvijek potvrdite potrebnu grubu dimenziju otvora iz podatkovnog lista proizvoda.
• Slikanje preko razmaka između vrata i okvira. Zatvara vrata. Zamaskirajte prazninu prije bojanja i uklonite zaštitnu traku prije nego se boja osuši.

Često postavljana pitanja

Koja je razlika između pristupne ploče od suhozida i standardne pristupne ploče?

A pristupna ploča od suhozida posebno je dizajnirano za ugradnju u površine od gipsanih ploča (suhozidnih ploča) — vrata nose umetak od gipsa, PVC-a ili cementne ploče koji se može obojiti ili popločiti kako bi odgovarao okolnoj završnoj obradi. Standardna pristupna ploča može koristiti običnu metalnu površinu vrata koja ostaje vidljiva nakon ugradnje. Razlika je važna za okruženja osjetljiva na završnu obradu gdje ploča mora biti nevidljiva nakon završetka.

Mogu li se pristupne ploče od suhozida ugraditi u stropove?

Da. Pristupne ploče od suhozida ugrađuju se i u zidove i u stropove. Za stropne instalacije, okvir se mora usidriti u čvrsti okvir — bilo izravno u grede ili u uporne daske postavljene između njih. Na pločama 300 × 300 mm i većim postavljenim iznad glave, provjerite je li određena sigurnosna kuka ili pričvrsni kabel kako bi se spriječilo da se vrata potpuno otvore kada im se pristupi odozdo. Za sve stropne instalacije iznad 300 × 300 mm preporučuje se drugi instalater za podupiranje ploče tijekom umetanja okvira.

Kako mogu odabrati između čelične i aluminijske pristupne ploče za suhozid?

Čelični paneli su točna specifikacija za vatrootporne sklopove i aplikacije s velikim prometom koje zahtijevaju maksimalnu krutost okvira. Aluminijske ploče su lakše, same po sebi otporne na koroziju i preferirani su izbor za stropne instalacije, zidove kupaonice i obalna ili vlažna okruženja gdje bi čelik zahtijevao dodatnu površinsku zaštitu. Za većinu unutarnjih zidnih i stropnih primjena u komercijalnoj gradnji, aluminij je praktičnija specifikacija. Pogledajte cijeli vodič za odabir aluminijske pristupne ploče za detaljnu usporedbu prema scenariju primjene.

Koju vrstu zasuna trebam odrediti za pristupnu ploču od suhozida u javnom prostoru?

Ekscentrična brava s ključem ispravna je specifikacija za sve pristupna vrata od suhozida instaliran u javno dostupnom hodniku, hotelskoj gostinjskoj sobi, bolničkom odjelu ili školskom hodniku. Zasun za otvaranje pritiskom ili zasun s prorezom odvijača ne ograničava pristup i prikladan je samo u područjima samo za održavanje gdje su svi stanari zgrade ovlašteni otvoriti ploču. Vrsta zasuna trebala bi biti potvrđena u fazi specifikacije — promjena s brzog zasuna na ekscentrastu bravu nakon naručivanja zahtijeva novu ploču, a ne zamjenu hardvera.

Koliko dugo traje ugradnja pristupne ploče za suhozid?

Mehanička instalacija — označavanje, rezanje, postavljanje i pričvršćivanje okvira — traje 30–60 minuta za standardnu ​​zidnu ploču. Postupak završne obrade (dva sloja mase za fuge, sušenje, brušenje, temeljni premaz i bojanje) dodaje pola dana nakon što se uračuna vrijeme sušenja. Stropne instalacije s izbočenjem dodaju 30-45 minuta fazi strukturalne pripreme. Instalacije u mokrim prostorima s popločanim prednjim stranama vrata zahtijevaju 24–48 sati nakon postavljanja pločica da se ljepilo i fuga stvrdnu prije nego što vrata budu potpuno funkcionalna.
