Vodič za kupnju aluminijskih ventilacijskih otvora: materijali, veličine i veleprodajna razmatranja

Svaki komercijalni projekt grijanja, ventilacije i klimatizacije dosegne točku u kojoj dizajnerski tim mora odabrati ventilacijske otvore koji će biti instalirani, servisirani i korišteni godinama. Za bolnički hodnik, hotelsku kupaonicu ili tvorničku prostoriju, aluminijski ventilacijski otvor utječe na protok zraka, buku, pristup održavanju i opću završnicu prostora. Praktični zaključak je jednostavan: aluminijski otvori za zrak su snažan zadani izbor kada vam je potrebna otpornost na koroziju, mala težina i čist izgled u normalnim građevinskim uvjetima.

Zašto su aluminijski otvori za zrak praktičan izbor za HVAC sustave

Aluminij nudi uravnotežen skup svojstava koji ga čine prikladnim za ventilacijske komponente. Ne hrđa kao neobrađeni čelik, lakši je od čelika i na umjerenim temperaturama drži svoje dimenzije bolje od mnogih vrsta plastike. U obalnim okruženjima ili zgradama s visokom vlagom, tretirani aluminij otporan je na koroziju daleko dulje od osnovnog pocinčanog čelika koji nema izdržljiv premaz.

Iz perspektive proizvodnje, aluminij je lako rezati, bušiti i sastavljati. To omogućuje niske tolerancije i dosljedne kutove lopatica, što je važno za nisku buku i predvidljiv protok zraka. Materijal također prihvaća različite završne obrade, poput prozirne anodizacije ili praškastog premaza, tako da ventilacijski otvor može odgovarati dizajnu interijera, a da pritom ispunjava mehaničke zahtjeve.

Kada se uzmu u obzir ukupni troškovi životnog ciklusa, aluminijski ventilacijski otvori često pobjeđuju za poslovne zgrade jer zahtijevaju manje održavanja površine i zadržavaju svoj oblik. Čelik može biti jeftiniji unaprijed, ali troškovi ponovnog bojanja i zamjene zahrđalih dijelova tijekom vremena povećavaju ukupni trošak. Plastika je lagana i jeftina, ali je rijetko prikladna za prostorije s biljkama ili vanjsku primjenu gdje su prisutni udarci, toplina i ultraljubičasto zračenje.

Vrste aluminijskih ventilacijskih otvora i njihova najprikladnija primjena

Izbor aluminijskog otvora za zrak ne ovisi samo o materijalu; također se radi o specifičnoj funkciji protoka zraka i rasporedu. Nekoliko uobičajenih tipova pokriva većinu HVAC potreba.

Rešetke sanduka za jaja

An egg-crate rešetka koristi mrežu ćelija kako bi osigurao veliko slobodno područje s niskim padom tlaka. Često se koristi za otvore za povratni zrak, dekorativne stropne rešetke ili kao poklopac koji se može skinuti u prostorijama s pogonom. Otvorene ćelije olakšavaju čišćenje, što je ključni razlog zašto se pojavljuju u kuhinjama i zdravstvenim ustanovama.

Rešetka sanduka za jaja s blokadom na pritisak za pristupne ploče Ova aluminijska rešetka nudi siguran pristup kanalima ili stropovima putem brave s oprugom, s okvirom od 1,0 mm i oštricama od 0,5 mm. Prikladan za dovod i odvod, dolazi u bijelom prahu i brzo se postavlja. Pogledajte proizvod →

Aluminijski otvori za zrak s kopčama

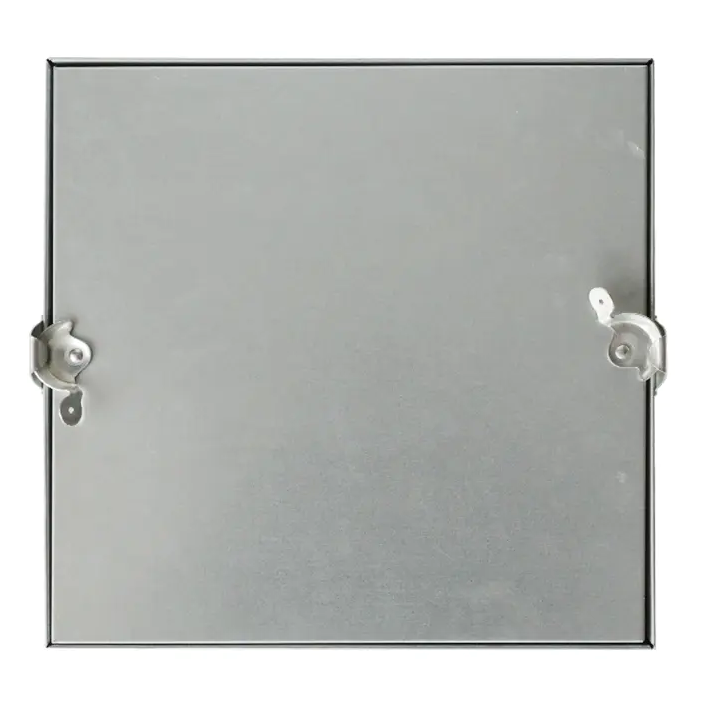

Za primjene u kojima osoblje za održavanje mora otvoriti otvor za provjeru ili čišćenje kanala, an aluminijski otvor za zrak s blokadom na pritisak je praktično rješenje. Brava s oprugom čvrsto drži vrata u normalnom radu, ali se otpušta jednostavnim pritiskom, omogućujući brz pristup bez alata. Ova vrsta je uobičajena u hodnicima, zidovima okna i stropnim prostorima.

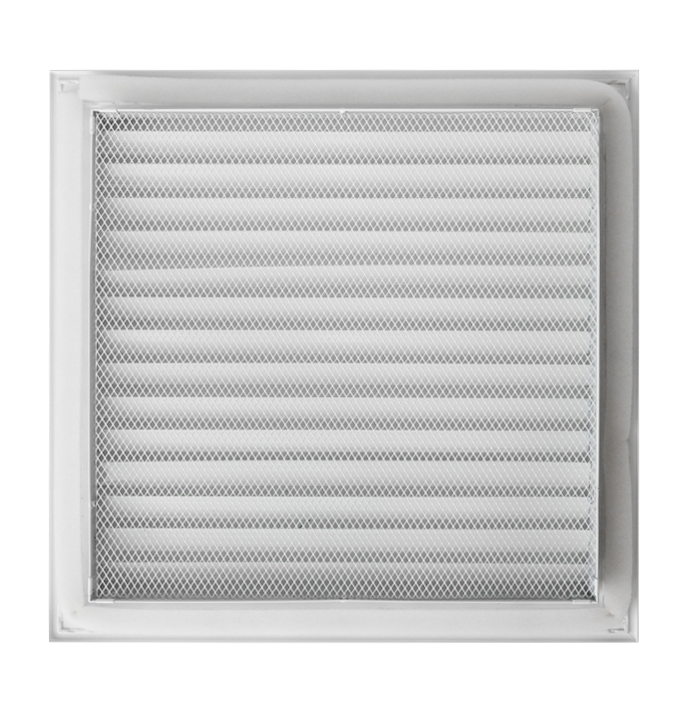

Aluminijski ventilacijski otvor s rešetkama i mrežom protiv insekata Dizajniran za okvire prozora ili pregrade, ovaj ventilacijski otvor ima tanak okvir i jezgru s rešetkama, s čeličnom mrežom za sprječavanje insekata. Dostupan u standardnim veličinama od 150 mm do 450 mm, obložen bijelim prahom za jednostavnu ugradnju. Pogledajte proizvod →

Aluminijske rešetke obloge

Obložne rešetke dizajnirane su za ugradnju u okvire prozora ili dvostjenske pregrade gdje je potrebna čista, udubljena završna obrada. Kombiniraju tanak vanjski okvir s jezgrom s rešetkama, što ih čini popularnima u hotelskim kupaonicama i luksuznim uredima, gdje je vizualna kvaliteta važna koliko i protok zraka.

Četvrtasti difuzori zraka

Četvrtasti difuzori su standardni izbor za dovod zraka u komercijalnim zgradama. Koriste podesive lopatice za usmjeravanje protoka zraka u prostoriju, omogućujući dizajneru da kontrolira udaljenost bacanja i distribuciju zraka. Aluminijska jezgra otporna je na koroziju i daje izdržljivu površinu koja se može čistiti bez oštećenja žaluzina.

Dimenzioniranje i ugradnja: Kako točno odrediti aluminijske ventilacijske otvore

Ispravna veličina je razlika između tihog, učinkovitog sustava i bučnog sustava koji uzrokuje propuh. Ključna metrika je slobodna površina, što je otvoreni prostor kroz koji zapravo prolazi zrak. Gruba formula je slobodna površina (u kvadratnim stopama) jednaka protoku zraka (u CFM) podijeljenom sa željenom brzinom lica (u stopama po minuti). Za dovodne otvore, u uredima je uobičajena brzina protoka između 400 i 600 FPM, dok se za povratni zrak koristi 300 do 400 FPM kako bi se smanjila buka.

Nakon što je veličina fiksna, kvaliteta ugradnje ovisi o okviru. Okvir za ventilaciju mora biti u ravnini sa zidom ili stropnom površinom, s odgovarajućom brtvom za brtvljenje kako bi se spriječilo curenje zraka oko rubova. Za ventilacijske otvore koji se otvaraju na šarkama ili bravama, mora se ostaviti dovoljno prostora ispred ventilacijskog otvora da se vrata mogu otvoriti. Ako se ventilacijski otvor nalazi iza spuštenog stropa, pristup ipak mora biti neometan.

Za detaljnije upute o veličinama pristupnih ploča, protupožarnosti i pristupu kanalima u mehaničkim prostorijama, pogledajte naš Vodič za specifikaciju HVAC pristupne ploče .

Što provjeriti pri veleprodaji aluminijskih ventilacijskih otvora

Veleprodajni kupci i voditelji projekata trebali bi procijeniti dobavljača izvan navedene cijene. Sljedeće točke izravno utječu na dugoročnu učinkovitost aluminijskih ventilacijskih otvora.

• Vrsta aluminija : Standardni ekstrudirani profili kao što su 6063 ili 6061 pružaju dobru čvrstoću i otpornost na koroziju. Zatražite certifikate o materijalima ili neka dobavljač potvrdi korištenu specifičnu leguru.
• Površinska obrada : Prozirno eloksiranje nudi prirodnu zaštitu od korozije, dok premaz u prahu dodaje boju i dodatnu trajnost. Za obalne ili vlažne projekte provjerite ima li dobavljač dokumentirane rezultate testa slanog spreja.
• Tolerancije okvira i oštrice : Nejednaki kutovi lopatica uzrokuju zviždanje i neravnomjeran protok zraka. Potražite proizvođača koji koristi CNC strojnu obradu ili precizno rezanje za rešetke.
• Brava i okovi za šarke : Brava treba biti izrađena od materijala otpornog na hrđu, poput pocinčanog čelika ili nehrđajućeg čelika. Potisna brava koja se zaglavi nakon nekoliko mjeseci uobičajen je način kvara u jeftinim ventilacijskim otvorima.
• Pakiranje i zaštita : Aluminijske površine lako se ogrebu. Svaki ventilacijski otvor treba biti omotan stezljivom folijom ili zaštićen pjenastim uglovima kako bi se izbjegla oštećenja prilikom transporta koja utječu na izgled.

Ako vaš projekt uključuje prilagođene veličine, markiranje ili proizvodnju pod privatnom markom, bitno je razumjeti dobavljačev OEM proces. Pregledavanje Proces proizvodnje OEM pristupne ploče može vam pomoći da postavite očekivanja za uzorke, tolerancije i pakiranje prije nego što se obvežete na veliku narudžbu.

Praktični scenariji i razmatranja o konačnoj kupnji

Različiti projekti postavljaju različite zahtjeve za aluminijski ventilacijski otvor. U bolničkom odjelu ventilacijski otvor mora biti jednostavan za čišćenje i otporan na čestu dezinfekciju. U hotelskoj sobi za goste, izgled rešetke je dio dizajna. U proizvodnom pogonu ventilacija će možda morati izdržati visoku temperaturu ili izloženost kemikalijama. U svim ovim slučajevima, aluminij vam daje jedan dosljedan materijal koji se prilagođava svojom završnom obradom, debljinom i dizajnom lamela.

Kada budete spremni za narudžbu, potvrdite točne dimenzije otvora koje će stranica dostaviti i zatražite uzorak rubnog profila za provjeru završne obrade i mjerenje slobodne površine. Provjerite može li dobavljač isporučiti ispravnu opciju zaključavanja i odgovarajuću površinsku obradu za vaše okruženje. Uz ove provjere, aluminijski ventilacijski otvor omogućit će pouzdan protok zraka, jednostavno održavanje i profesionalan izgled tijekom cijelog životnog vijeka zgrade.
