CJELOVIT I KORISAN VODIČ ZA VRSTE PRISTUPNIH PLOČA I KORAKE UGRADNJE.

Što je pristupna ploča za suhozid i zašto je važna?

Pristupna ploča za suhozid je uklonjiva vrata ili vrata sa šarkama postavljena u ravnini sa zidom ili stropom od gipsane ploče, pružajući upotrebljiv otvor za pristup zatvaračima vodovodnih instalacija, električnim razvodnim kutijama, HVAC prigušivačima ili strukturnim komponentama bez rezanja gotovog suhozida svaki put. Odabir odgovarajuće vrste panela i njegova pravilna instalacija prvi put štedi sate rada na popravku i sprječava skupo oštećenje suhozida pri svakom budućem pozivu servisu.

Prema procjenama industrije, loše postavljen ili pogrešne veličine pristupna ploča dodaje prosječno 2-4 sata rada na sanaciji po posjetu servisu. Ovaj vodič pokriva svaku glavnu kategoriju panela, kritična pravila za dimenzioniranje i uokvirivanje te potpuni vodič za instalaciju kako bi izvođači radova i majstori koji rade sami mogli jednom sve ispraviti.

Glavne vrste pristupnih ploča za suhozid

Razumijevanje koja vrsta panela odgovara vašem projektu je najvažnija odluka. Pogrešan izbor dovodi do praznina, zveckanja, kvarova koda ili panela koji se jednostavno ne mogu otvoriti u skučenim prostorima.

Standardne gipsane ploče s prirubnicom

Ovo su najčešći stambeni paneli. Metalni ili plastični okvir s prirubnicom od suhozida postavlja se u uokvireni grubi otvor, a sama vrata prihvaćaju umetak od suhozida tako da se panel neprimjetno stapa s okolnim zidom. Uobičajene veličine kreću se od 6×6 inča do 24×24 inča. Najprikladniji su za zidove i stropove koji su nakon ugradnje obojeni, stvarajući gotovo nevidljiv završni sloj.

Pristupne ploče za ispiranje (odvijač-zasun)

Ploče za ispiranje imaju čvrsta metalna ili plastična vrata koja stoje točno u ravnini s površinom zida. Zasun odvijača na četvrtinu okretaja drži vrata zatvorenima. Oni su uobičajeni u poslovnim zgradama, pomoćnim prostorijama i mehaničkim prostorima gdje je nevidljiva završna obrada manje važna od brzog, alatom dostupnog ulaska. Standardne komercijalne veličine uključuju 12×12, 14×14 i 16×16 inča , iako su prilagođene veličine široko dostupne.

Protupožarne pristupne ploče

Zahtijeva se prema kodeksu kad god pristupni otvor probije zidni ili stropni sklop otporan na vatru—na primjer, zid hodnika s oznakom 1-satnog ili 2-satnog trajanja u višestambenoj zgradi ili poslovnom objektu. Ovi paneli imaju UL popis (kao što je UL 10B ili UL 10C) i obično koriste čeličnu konstrukciju debljine 20 ili težu s intumescentnim brtvama. Korištenje panela bez ocjene u vatrootpornom sklopu predstavlja kršenje kodeksa koje može rezultirati neuspjelim inspekcijama i izlaganjem odgovornosti.

Izolirane pristupne ploče

Koristi se u vanjskim zidovima, otvorima na tavanima i stropovima prostora za puzanje gdje je toplinska izvedba važna. Izolirana jezgra (obično kruti poliizocijanurat ili EPS pjena) pričvršćena je na ploču vrata. Kvalitetne izolirane ploče postižu R-vrijednosti između R-10 i R-20 , pomažući u održavanju cjelovitosti ovojnice zgrade. Potražite ploče s kontinuiranom brtvom oko perimetra kako biste spriječili infiltraciju zraka.

Ploče za zatvaranje žbuke (od blata).

Dizajniran za žbuku od furnira ili premazane završne obrade umjesto zalijepljene suhozidne ploče. Okvir ima širu povratnu nogu koja djeluje kao gipsani estrih. Nakon žbukanja, samo tanka dlačica otkriva obod ploče. To su pravi izbor za projekte obnove povijesnih objekata koji koriste sustave mokre žbuke.

Sustavi uklonjivih ploča

U nekim primjenama - osobito iznad spuštenih stropova ili u mehaničkim okvirima - poželjna je potpuno uklonjiva ploča bez šarki. Ovi se paneli kopčama ili trenjem uklapaju u okvir i mogu se potpuno podići, dopuštajući da velika oprema ili cijevi prođu kroz otvor. Česti su u industrijskoj i ugostiteljskoj gradnji.

Zaključavanje pristupnih ploča

Za ploče u područjima s javnim pristupom koje sadrže električne ploče, plinske zatvarače ili osjetljive kontrole, cilindar s ključem ili kopča za lokot ugrađena je u vrata. Većina građevinskih kodova zahtijeva ploče za zaključavanje električnih kućišta dostupnih javnosti. Opcije cilindrične brave uključuju standardne ključeve ili Best/Falcon izmjenjive jezgre za sustave glavnog ključa.

Zahtjevi za veličinu pristupne ploče i okvir

O ispravnoj gruboj veličini otvora i čvrstom okviru ne može se pregovarati. Ploča koja se nalazi u premalom ili neuglatom okviru nikad se neće zatvoriti ravno ili pravilno zabrtviti.

Kako odrediti pravu veličinu ploče

Otvor za pristup mora biti dovoljno velik da nečija ruka—ili idealno gornji dio tijela—dopre do najdublje servisne komponente. Kao praktično pravilo:

• Ventil ili pristup zatvaranju (jedan ventil): Minimalno 12×12 inča
• Pristup električnoj razvodnoj kutiji: Minimalno 14×14 inča po NEC 314,29
• Čišćenje vodovoda ili pristup sifonu: Minimalno 18×18 inča
• Ulaz cijelim tijelom (otvor za puzanje): Minimalno 22×30 inča prema IRC R408.4

Uvijek provjerite izmjene i dopune lokalnog kodeksa jer neke jurisdikcije zahtijevaju veće minimalne dimenzije.

Uokvirivanje grubog otvora

Grubi otvor mora biti uokviren udvostručenim zaglavljima i pragovima ako pada između dva klina, ili sakapljenim klinovima i blokadom ako prekida jedan otvor za klinove. Grubi otvor trebao bi biti ¼ inča do ½ inča veći od navedene dimenzije grubog otvora ploče sa svake strane kako bi se omogućilo podešavanje razine i viska. Upotrijebite razinu i ugaonik na svakom elementu okvira—okvir panela koji je postavljen izvan viska čak i za 1/8 inča zavezat će se pri zatvaranju.

Razmatranja između klinova i greda

Standardni okvir od 16 inča u središtu prihvaća ploče širine do 14 inča bez dodatnog okvira. Za središnje okvire od 24 inča, ploče širine do 22 inča stanu u jedno ležište. Svaka ploča šira od jednog polja zahtijeva dvostruke okvire sa svake strane za održavanje strukturalnog integriteta zida.

Alati i materijali potrebni za instalaciju

Prikupljanje svega prije početka sprječava odlaske u trgovinu hardverom usred posla i omogućuje učinkovito odvijanje posla.

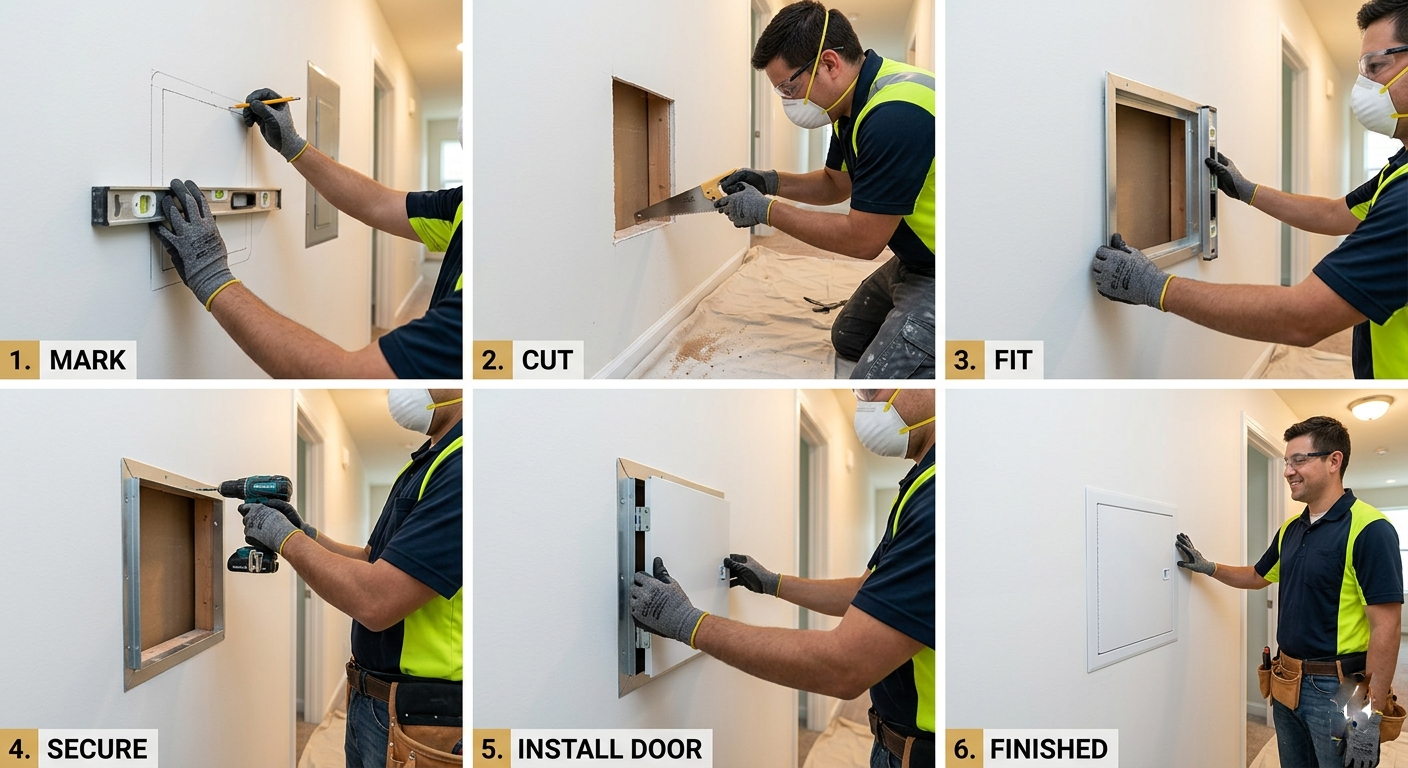

Instalacija pristupne ploče za suhozid, korak po korak

Slijedite ove korake redom. Preskakanje unaprijed—posebice na rasporedu i kadriranju—vodeći je uzrok neporavnatih ploča i povratnih poziva.

Korak 1: Pronađite pomoćne programe i označite otvor

Upotrijebite alat za traženje klinova i beskontaktni ispitivač napona kako biste potvrdili da žice, cijevi ili kanali pod naponom ne prolaze kroz planiranu zonu rezanja. Označite središte ciljane komponente, a zatim nacrtajte grube dimenzije otvora olovkom i okvirnim kvadratom. Dvaput provjerite mjere prije rezanja. Rezanje ožičenja pod naponom ili bakrenih dovodnih vodova opasno je i skupo.

Korak 2: Uokvirite otvor

Ako se otvor nalazi unutar postojećeg otvora, prvo izrežite suhozid u tom otvoru (zamijenit ćete ga pločom). Ugradite vodoravnu blokadu—obično drvo 2×4—na vrh i dno predviđenog otvora, zakucajte ili pričvrstite vijcima između bočnih klinova. Ako se ploča proteže na više od jednog odjeljka, dodajte glavni klin i trimer klin sa svake strane i ugradite dvostruke glave na vrhu i dnu. Svi elementi okvira moraju biti u ravnini s licem postojećih klinova tako da okvir ploče leži ravno.

Korak 3: Izrežite suhozid

Zarežite suhozid duž linija rasporeda pomoćnim nožem, a zatim ga izrežite ubodnom pilom ili oscilirajućim alatom. Držite oštricu čvrsto uz okvir kako biste dobili čist, poduprti rub. Uklonite odrezani komad. Ako rub gipsane ploče uz bočne strane otvora nije poduprt (nema nosača iza njega), dodajte potporni blok 2×4 kako biste okviru panela dali nešto za pričvršćivanje.

Korak 4: Postavite okvir ploče

Gurnite okvir ploče u otvor. Za ploče s prirubnicom, prirubnica će se preklapati s licem suhozida za ¾ inča sa svih strana. Provjerite je li okvir ravan i uspravan—namjestite podloške ako je potrebno. Pričvrstite okvir kroz prethodno izbušene rupe u okviru koristeći priložene vijke ili 1-5/8-inčni vijci za suhozid u maksimalnom razmaku od 8 inča . Nemojte previše zatezati vijke na plastičnim okvirima, jer će to saviti okvir i spriječiti zatvaranje vrata u ravnini.

Korak 5: Zalijepite trakom i završite (ploče s prirubnicom)

Nanesite tanak sloj višenamjenske mase za fuge preko prirubnice, ugrađujući mrežastu traku u svaki kut. Nanesite smjesu 6-8 inča preko ruba ruba za nevidljiv prijelaz. Nanesite drugi sloj nakon što se prvi potpuno osuši (obično 24 sata). Lagano izbrusite s granulacijom 120 prije nanošenja temeljnog premaza. Tri tanka sloja uvijek daju ravniji rezultat nego jedan debeli sloj.

Korak 6: Temeljite, obojite i postavite umetak za vrata

Premažite gotovu suhozidnu ploču i područje prirubnice PVA temeljnim premazom za suhozid prije bojanja. Za ploče s umetnutim vratima od suhozida, izrežite komad suhozida od ½ inča kako bi odgovarao udubljenju okvira vrata, pričvrstite ga isporučenim kopčama ili ljepilom i završite lice umetka kako bi odgovarao zidu. Objesite vrata na šarke ili ih postavite u okvir i provjerite radi li zasun glatko. Lice vrata mora biti unutar 1/16 inča od površine okolnog zida —vidljiv je još jedan razmak i ukazuje na pogrešku uokvirivanja ili instalacije.

Instalacija vatrootporne ploče: Dodatni zahtjevi koda

Ugradnja vatrootporne pristupne ploče uključuje dodatne korake izvan standardne instalacije. Nepoštivanje UL uputa za instalaciju poništava popis i protupožarnu ocjenu cijelog zidnog sklopa.

• Koristite samo tip i količinu pričvršćivača navedene u uputama za montažu UL proizvoda—zamjene nisu dopuštene.
• Nanesite intumescentno brtvilo ili protupožarnu brtvu oko cijelog perimetra okvira gdje dolazi u dodir sa suhozidom, prema uputama za popis.
• Nemojte rezati vrata ili okvir ploče—bilo kakva izmjena na terenu poništava popis.
• Označite ploču s UL brojem popisa i ocjenom otpornosti na vatru ako to zahtijeva lokalni zakon.
• Dokumentirajte ugradnju ploče (model, UL broj, mjesto) za evidenciju otpornosti zgrade na požar.

Većina jurisdikcija slijedi odjeljak 716 IBC-a za vatrootporne pristupne ploče. Uvijek potvrdite kod nadležnog tijela (AHJ) prije ugradnje u ocijenjeni sklop.

Uobičajene pogreške pri instalaciji i kako ih izbjeći

Odabir između metalnih i plastičnih okvira

Oba materijala dobro funkcioniraju u pravoj primjeni. Odluka se svodi na opterećenje, okoliš i zahtjeve kvalitete završne obrade.

Čelični i pocinčani metalni okviri

Čelični okviri profesionalni su standard za komercijalne, vatrootporne i visoko prometne primjene. Hladno valjani čelik kalibra 16 podnosi slučajne udarce bez savijanja. Pocinčani ili premazani prahom otporni su na koroziju u vlažnim okruženjima kao što su iza zidova tuševa ili u mehaničkim prostorijama. Metalni okviri također pouzdanije prihvaćaju sidra za gipsane zidove ako neusklađenost okvira zahtijeva sidrišnu točku.

Plastični (ABS) okviri

Ploče od ABS plastike su lakše, jeftinije i ne hrđaju — što ih čini prikladnima za stambene prostore s visokom vlagom poput kupaonica i praonica. Nisu prikladni za vatrootporne sklopove ili stropove veće od 12×12 inča zbog manje krutosti konstrukcije. Plastični okviri lakši su za postavljanje od strane jedne osobe jer su znatno manji od ekvivalentnih čeličnih panela.

Specifičnosti stropne pristupne ploče

Stropne instalacije slijede iste osnovne korake kao i zidne ploče, ali predstavljaju jedinstvene izazove: gravitacija radi protiv vas, a ploča mora desetljećima pouzdano nositi vlastitu težinu.

• Uvijek koristite mehanizam za zaustavljanje šarke na stropnim pločama tako da se vrata ne otvore više od 90 stupnjeva i ne napregnu šarke.
• Za panele veće od 16×16 inča u stropovima koristite čelični okvir namijenjen za stropnu upotrebu—plastični okviri nisu prikladni.
• Ugradite kontinuirani sloj akustičnog brtvila između okvira panela i stropne suhozidne ploče za panele u zvučno ocijenjenim sklopovima.
• Koristite dvije osobe za ploče veće od 14 × 14 inča — jedna za držanje, druga za pričvršćivanje.
• Za otvore za pristup tavanu, IRC zahtijeva minimum R-30 vrijednost izolacije iznad grotla u klimatskim zonama 3 i više.

Održavanje i dugotrajna njega

Pravilno postavljena pristupna ploča od suhozida zahtijeva minimalno održavanje, ali brza godišnja provjera sprječava da mali problemi postanu skupi problemi.

• Jednom godišnje pregledajte osovinice šarki i mehanizme zasuna; nanesite kap strojnog ulja ako se šarke ukoče.
• Provjerite brtvljenje perimetra na izoliranim i vatrootpornim pločama na pukotine ili gubitak kompresije; zamijenite intumescentne ili pjenaste brtve svakih 10 godina ili kada su vidljivo oštećene.
• Ponovno obojite prednju stranu vrata bojom okolnih zidova nakon bilo kakvog ponovnog bojanja prostorije kako biste zadržali izgled u ravnini.
• Nikada ne bojite zatvorenu ploču. Ako su vrata slučajno obojana na okviru, upotrijebite pomoćni nož kako biste zarezali liniju boje prije nego što pritisnete zasun.
• Nakon bilo kakvih vodoinstalaterskih ili električnih radova iza ploče, provjerite da li se vrata i dalje dobro zatvaraju i da se zasun dobro zahvaća prije nego što nazovete da je posao dovršen.

Brzi vodič: Odabir vrste ploče prema primjeni
